Descrizione

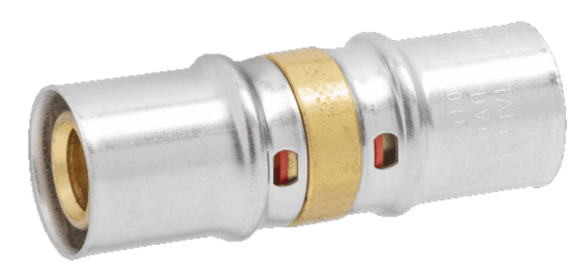

Diritto Intermedio Uguale A Pressare Ø20xØ20 – 5 PZ

Introduzione
I raccordi a pressare della serie AP, realizzati in conformità alla UNI EN ISO 21003-3, UNI EN 1254-3 e al DM
174, sono stati progettati e realizzati in modo da aumentare le caratteristiche di tenuta e di ridurre i tempi di
montaggio, agevolando così l’installatore nella posa. Dotati di doppio o-ring di tenuta e di un anello in PE per
eliminare eventuali correnti vaganti, vengono utilizzati in impianti idro-termo-sanitari e sono disponibili in una
gamma diversificata di figure nei diametri che vanno dal Ø16 al Ø32.
Il Sistema AP
La tenuta tra il tubo ed il raccordo è garantita dal profilo del portagomma e dalla presenza contemporanea di due o-
ring [2] posizionati nel portagomma stesso: mediante l’utilizzo di una pressatrice dotata di opportune pinze [vedere
le successive note riguardo ai profili di pressata] lo stringitubo [4] viene deformato in maniera permanente e la forza
di compressione della pressata deforma a sua volta il tubo multistrato sull’apposito profilo.
Lo stringitubo [4] presenta nr. 2 finestre di ispezione che rendono visibile l’esatto accoppiamento tubo-raccordo e
permettono di verificare che il tubo sia stato inserito in battuta fino all’anello in PE; lo spessore dello stringitubo è
stato dimensionato per sopportare pressioni elevate anche in presenza di notevoli escursioni termiche. E’
realizzato in acciaio AISI 304 sottoposto ad un ulteriore processo di solubilizzazione, in modo da eliminare
eventuali tensioni residue presenti nel materiale e garantire una omogenea distribuzione delle tensioni nel tempo; il
processo di solubilizzazione è di fondamentale importanza perché è in grado di annullare la memoria storica del
materiale, eliminando così il pericolo di rottura e successiva perdita nel raccordo stesso.
La presenza della rondella in PE [3] isola l’alluminio del tubo dall’ottone del raccordo, evitando l’insorgere di
fenomeni corrosivi.

N. Descrizione Materiali e conformità
1 Corpo Ottone CW617N
Conforme norma UNI EN 12164:01; UNI EN 12165:99; UNI EN 12168:01
2 O-ring EPDM perossidico 70 SCH
Conforme norma EN 681.1
3 Rondella PE (Polietilene)
4 Manicotto stringi
tubo
Acciaio AISI 304
Conforme norma UNI EN 10088-2
A differenza dei raccordi a stringere, l’accoppiamento dei raccordi a pressare ha come caratteristica peculiare
quella di essere inamovibile: questo significa che, se pressato in maniera corretta, il raccordo AP subisce una
deformazione permanente che garantisce la tenuta nel tempo. Proprio per questo motivo, l’accoppiamento a
pressare è l’unico sistema utilizzato e garantito nella posa sottotraccia.
Caratteristiche tecniche
Campo di applicazione: Impianti idro termo sanitari
Fluido d’impiego: Acqua per uso potabile, acqua tecnica e acqua glicolata
Percentuale di glicole: max 30%
Campo di temperatura: da 5°C a 80 °C
Pressione d’esercizio: max 10 bar
Tipologia di tubazione: Multistrato PE-Xb/AL/PE-Xb (conforme norma UNI 21003)
Profili di pressata: profilo TH dal Ø16 al Ø32

Profili di pressata
I raccordi della serie AP possono essere posati utilizzando differenti profili di pressatura (TH, H, B, U): per ottenere
una perfetta giunzione tra tubo e raccordo e garantire le migliori condizioni prestazionali del sistema è di
fondamentale importanza utilizzare pinze con idonei profili di pressata.
Il profilo certificato è il TH.
La seguente tabella riporta il profilo di pressata da utilizzare in funzione del diametro:
Diametro Profilo di pressata
Ø16 (2.0) TH H B U
Ø18 (2.0) TH
Ø20 (2.0) TH H B U
Ø26 (3.0) TH H B
Ø32 (3.0) TH H B
Le seguenti immagini mostrano il corretto posizionamento della pinza in relazione al profilo: la pressatura deve
avvenire all’altezza corretta rispetto agli o-ring di tenuta in modo da garantire la tenuta del raccordo.
TH: Ø16 – Ø18 – Ø20 – Ø26 – Ø32 H: Ø16 – Ø20 – Ø26 – Ø32
B: Ø16 – Ø20 – Ø26 – Ø32 U: Ø16 – Ø20

Prima di procedere con la pressata del raccordo, avere cura di:
1. Aver scelto la corretta pinza in relazione al raccordo da pressare: l’utilizzo di una pinza errata, ovvero non
corrispondente al diametro del tubo (es. utilizzato Ø25 su stringitubo Ø26) compromette irrimediabilmente
la tenuta del raccordo stesso.
2. Aver scelto il profilo corretto della pinza secondo la tabella sopra esposta.
3. Scegliere sempre dei profili originali (es. macchina ROTHENBERGER con ganasce ROTHENBERGER).
4. Verificare che il profilo della pinza non sia danneggiato, che la pinza non sia difettosa o consumata e che le
molle di leva della pinza non siano rotte o difettose.
5. Nel caso si utilizzi una pressatrice a batteria, verificare che la carica della batteria sia sufficiente per
realizzare una pressata corretta.
CONFORMITÀ
• Certificato DVGW DW-8501CN0176
• Certificato KIWA N° K66358
• Certificato WRAS 1906357
• Certificato KOMO K25301
• UNI EN ISO 21003
• DIN 4726
• Decreto Ministeriale No. 174/2004
AP_IT_0524

Scheda Diritto Uguale e Ridotto
